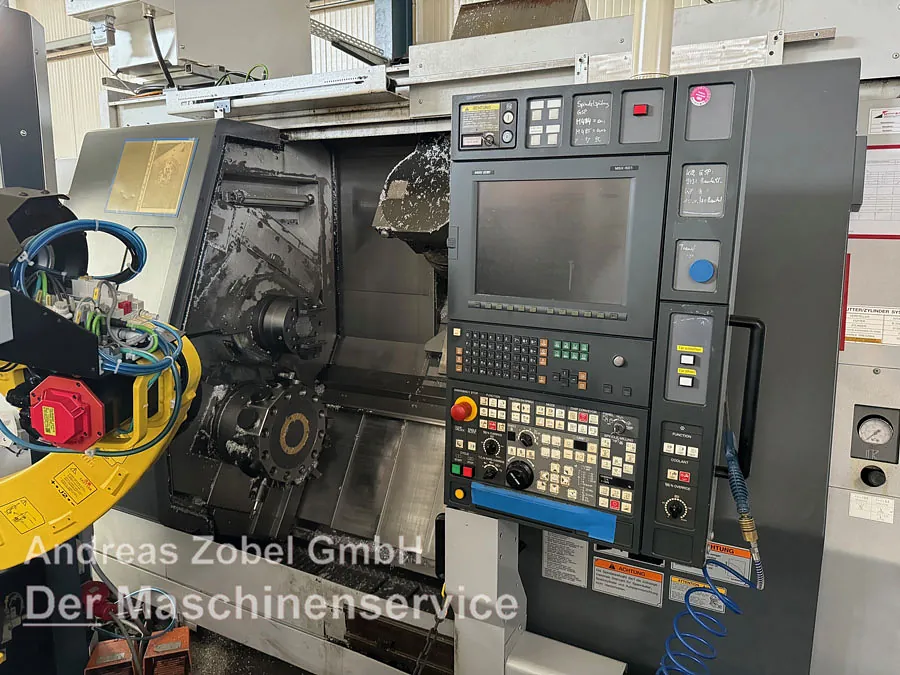

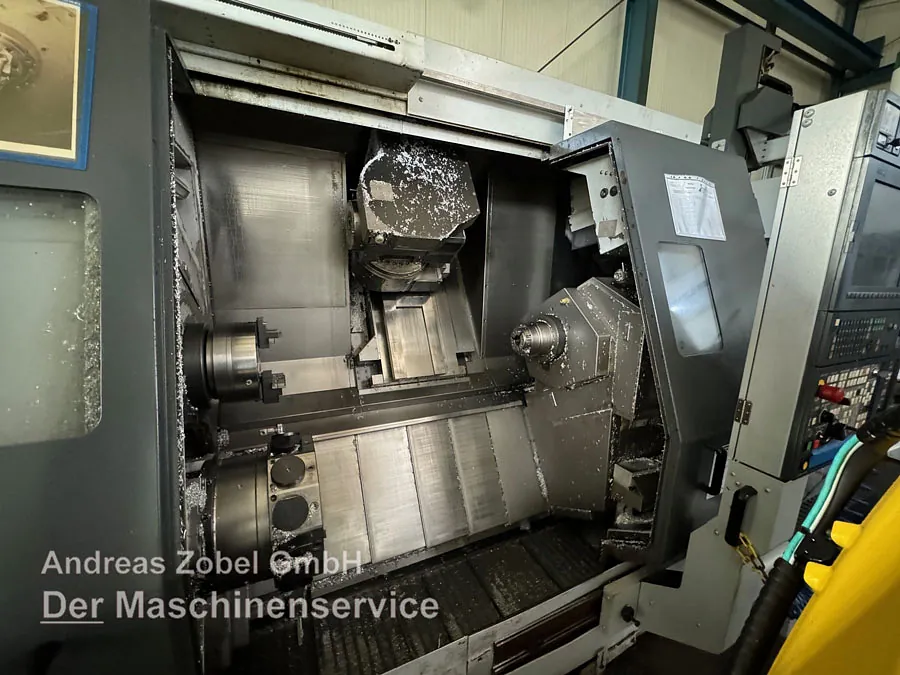

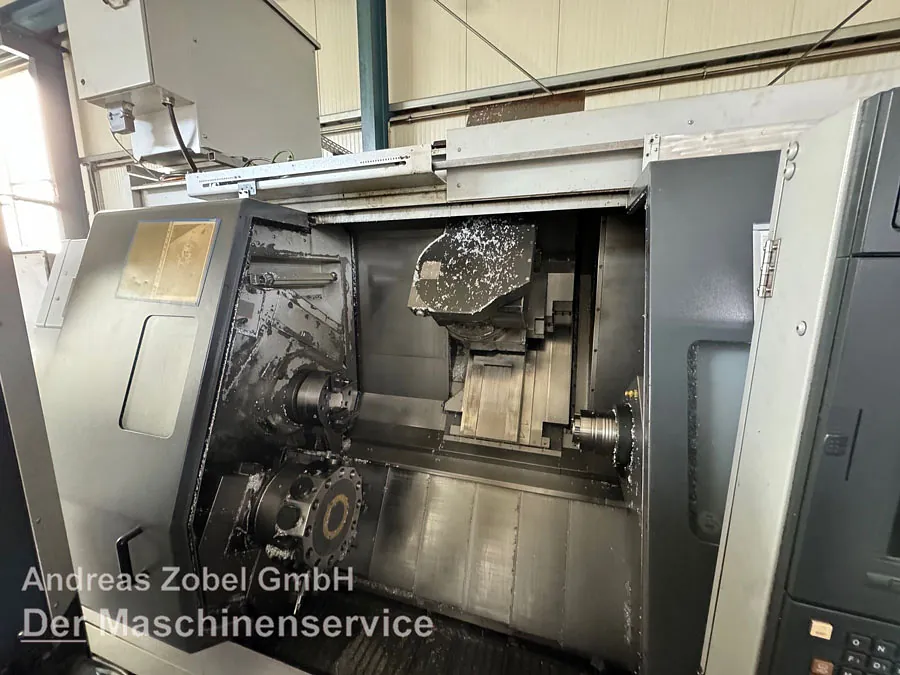

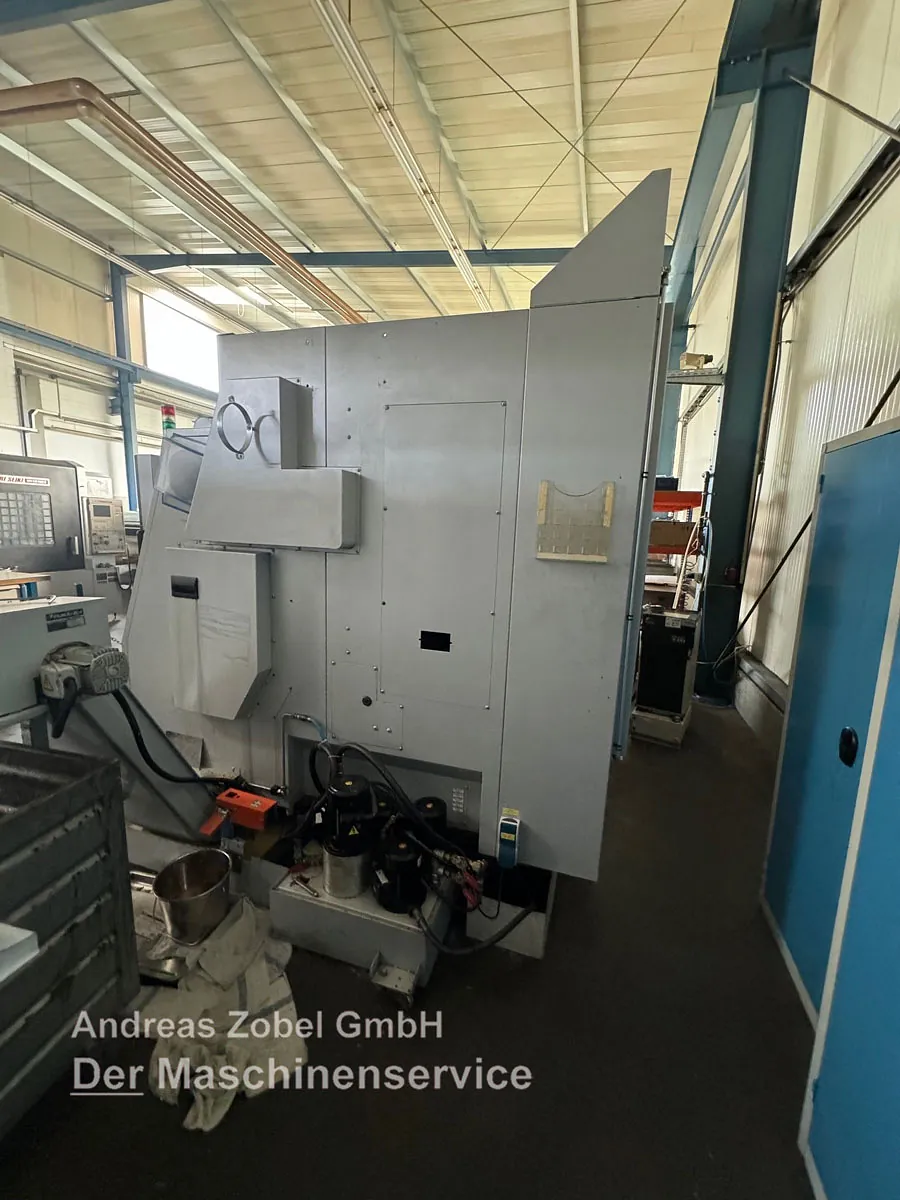

CNC-Hochleistungs-Drehmaschine Mori Seiki MT2000a1SZ
Maschinenart: CNC-Hochleistungs-Drehmaschine
Hersteller: Mori Seiki
Typ: MT2000a1SZ
Baujahr: 2004

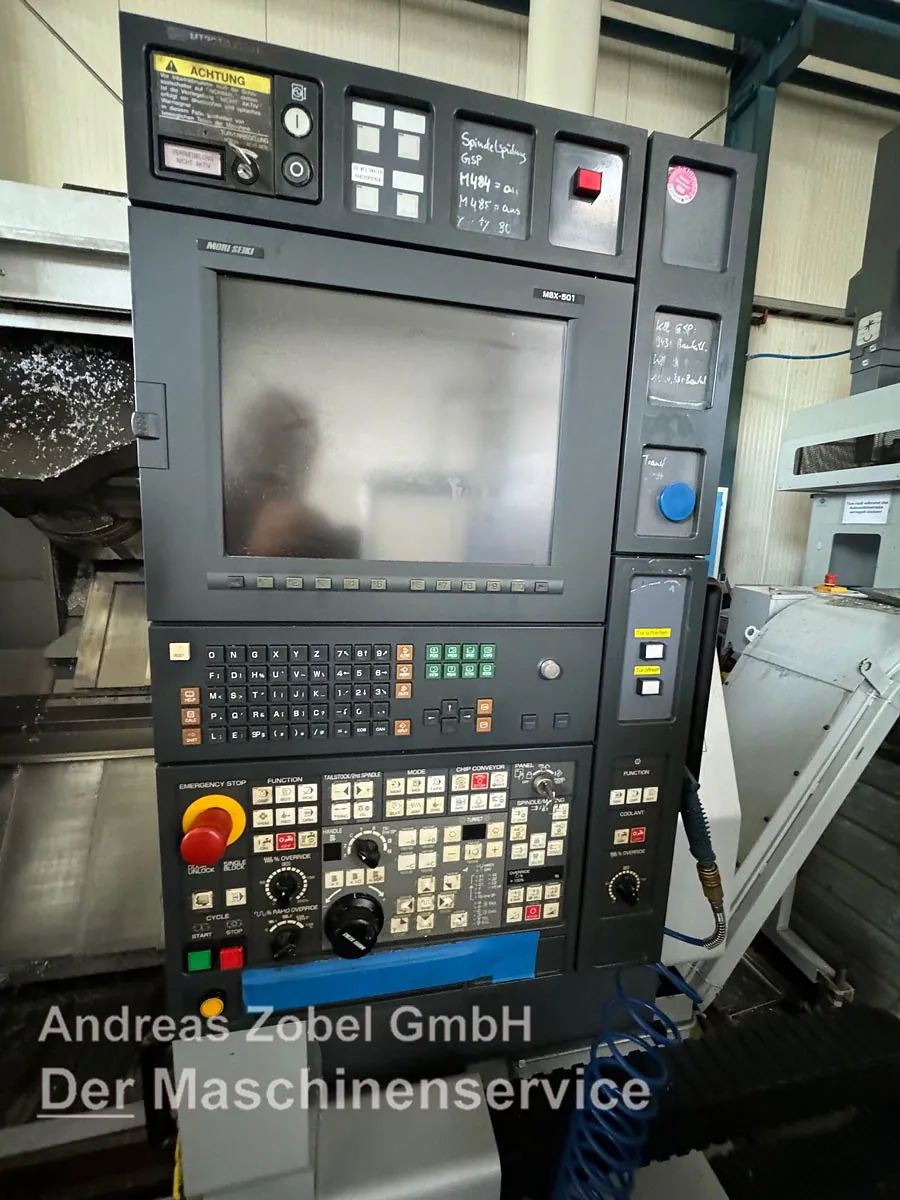

Steuerungsart: MAPPS 3
Herkunft: Japan
Lagerort: Deutschland
Lieferzeit: nach Vereinbarung
Ref.-Nr.: 1388
Beschreibung:
inkl. Kitagawa 3-Backenfutter Hauptspindel, inkl. Kitagawa 3-Backenfutter Gegenspindel, inkl. Werkzeugschaftausführung CAPTO C6 für Dreh-Fräs-Spindel, inkl. Kettenwerkzeugmagazin mit 120 Plätzen, inkl. Revolver, Schnellwechselsystem mit 12 Plätzen und Werkzeugantrieb, inkl. Werkzeugmagazin mit 40 Plätzen, inkl. Scharnierband-Späneförderer, Auswurf rechts, inkl. Doppelfußschalter, inkl. Signalleuchte 3-fach, inkl. Dokumentation (soweit vorhanden)
Technische Informationen:
Text | Wert | Einheit |
Steuerung | MAPPS 3 | - |
Max. Umlaufdurchmesser | 850 | mm |
Max. Drehdurchmesser | 550 | mm |
Max. Drehlänge | 1.020 | mm |
Max. Stangendurchmesser | 65/45 | mm |
Verfahrweg X-Achse (Werkzeugspindel) | 565 | mm |
Verfahrweg Y-Achse (Werkzeugspindel) | ±80 | mm |
Verfahrweg Z-Achse (Werkzeugspindel) | 1.077 | mm |
| Schwenkbereich B-Achse (Werkzeugspindel) | ±120 | ° |
| Verfahrweg X-Achse (Revolver 2) | 155 | mm |
| Verfahrweg Z-Achse (Revolver 2) | 933 | mm |
| Max. Spindelgeschwindgkeit | 4.500 | U/min |
| Max. Werkzeugspindelgeschwindigkeit Frässpindel | 6.000 | U/min
|
| B-Achsen Indexierung | 0,001 | ° |
| Eilganggeschwindigkeit Werkzeugspindel X/Y/Z | 24/16/24 | m/min. |
| Eilganggeschwindigkeit Revolver 2 X/Z | 20/24 | m/min. |
| Maschinengewicht ca. | 12 | t |
| Platzbedarf L x B x H | 3,8 x 2,8 x 2,6 | m |
